曾经的旗舰，创新SoundBlaster X7外置独立声卡详细

前言：经常看老大哥进行各种拆解，心痒痒！今天终于忍不住把X7给拆了（这台声卡毕竟当年的创新旗舰，做工真没得说！！各种蛮力硬撬！大力掰！光卡口都掰断十几个！！！）

创新X7用的和创新ZXR声卡相同的方案，可以说是ZXR的桌面外置版，（据闲鱼某魔改THD卖家描述，和THD也一样，但是不如THD）

官网的一些数据：

X7 拥有一个 Burr-Brown PCM1794 127dB 的 DAC。当它连接 PC/Mac 时，可支持高达 24 位 192kHz 的高解析度音频播放，包括 24 位 88.2kHz 和 24 位 176.4kHz。再加上内置的 Dolby Digital 解码器，Sound Blaster X7 能让你体验真正贴近影院般的 5.1 声道播放效果。

为了提供一个显著的耳机听觉体验，Sound Blaster X7 采用高端的耳机放大器，且能够推动 600Ω 高端耳机，与 127 dB 24 位 192kHz 的 DAC 一起，提供了强劲有力的纯净音质。

废话不多说，大力出奇迹，开整！

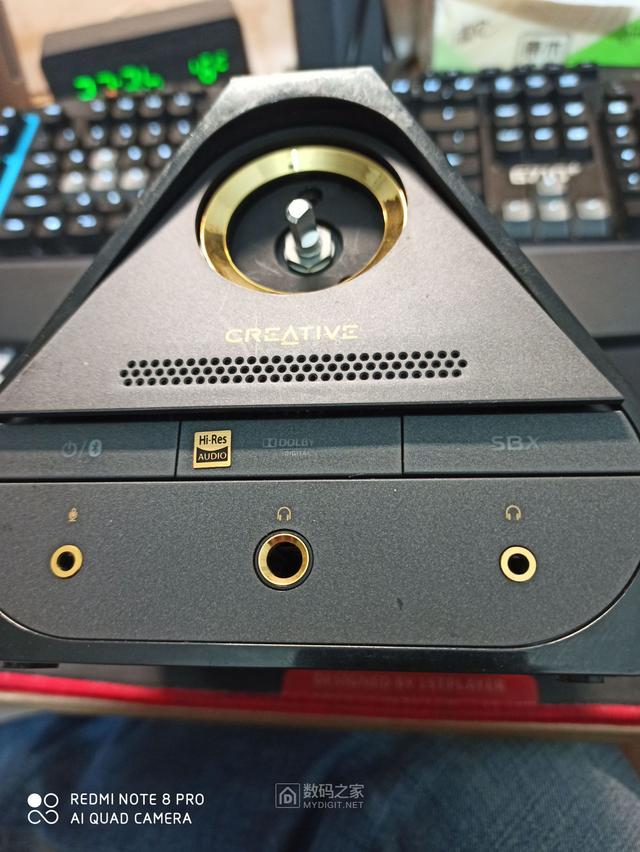

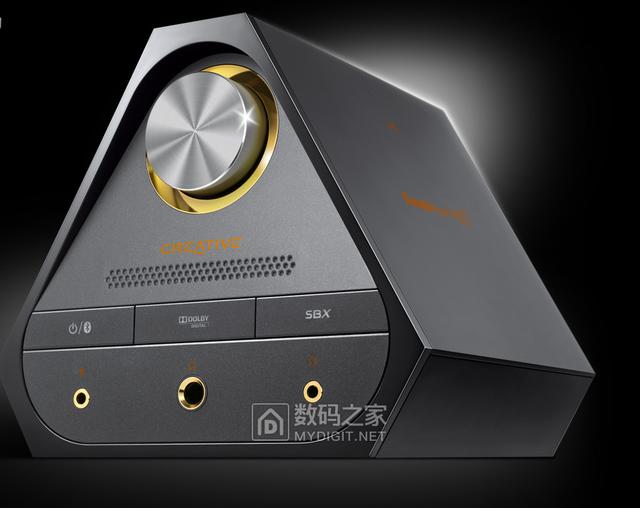

创新官网的渲染图

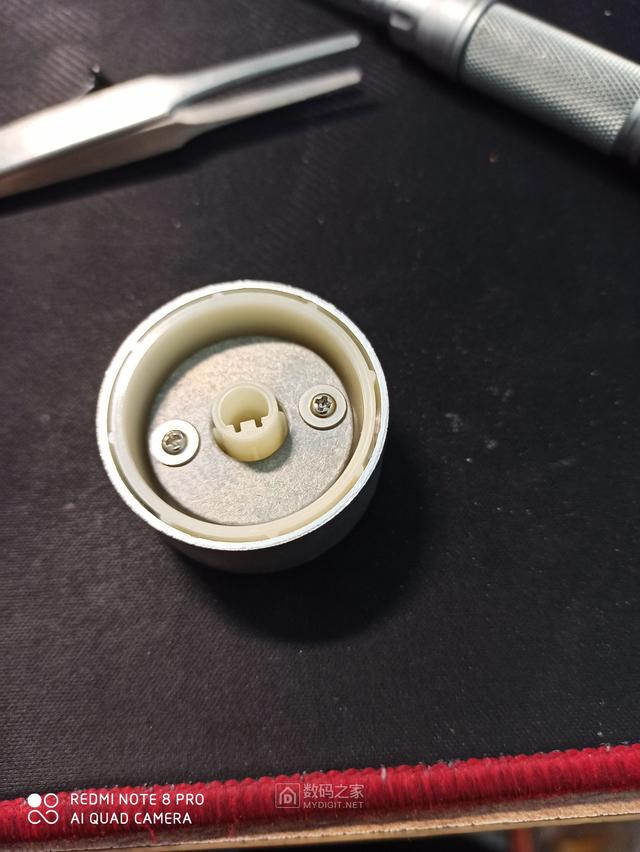

拿下电位器旋钮，还加了配重

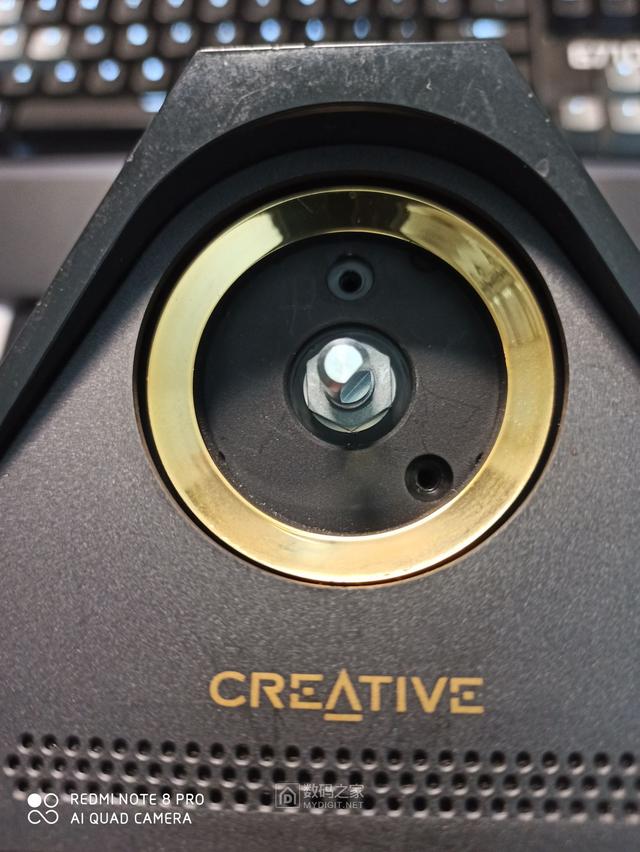

拿下电位器后的样子，两颗螺丝早已被拆下

沿着功能键撬开前面板

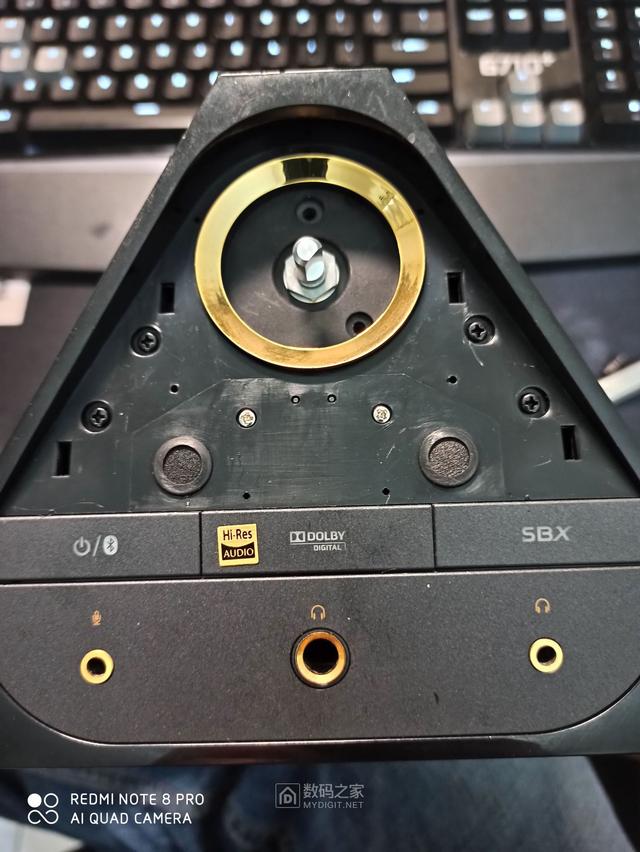

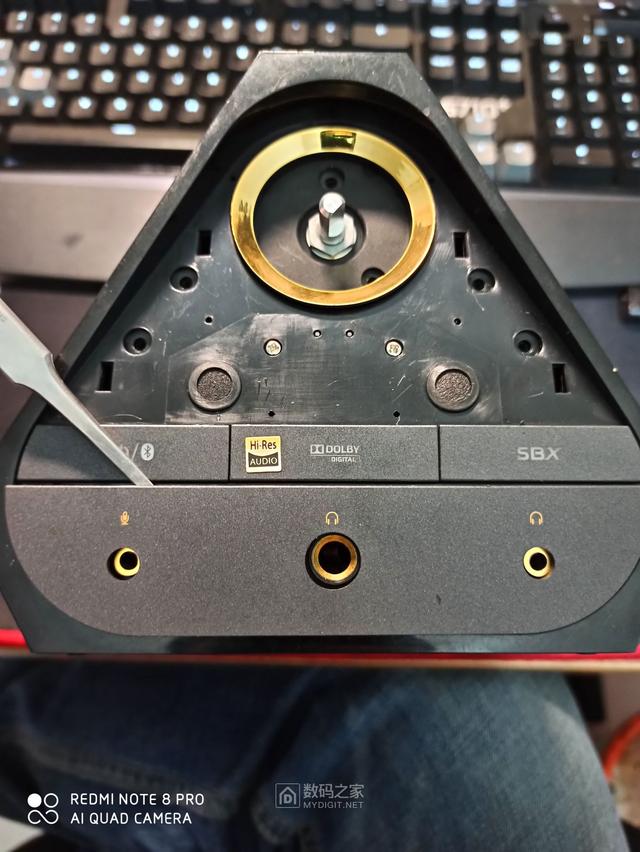

拿下前面板后，可见两个麦克风（这俩麦克风的录音品质还是非常棒的，游戏中语音很清晰，还能隔绝环境噪音）

继续撬

拿下一串螺丝后，成功开启

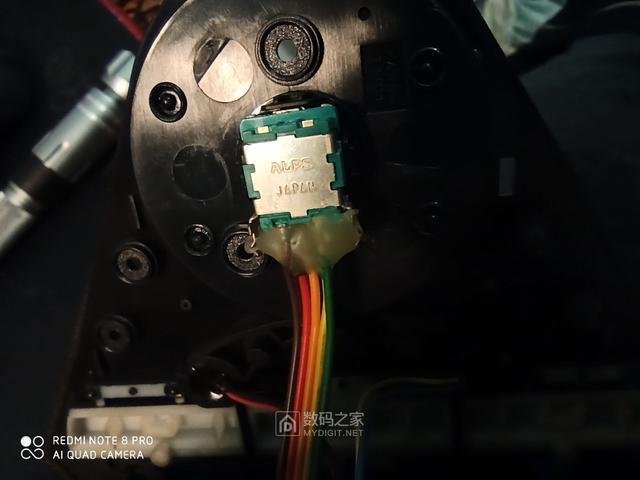

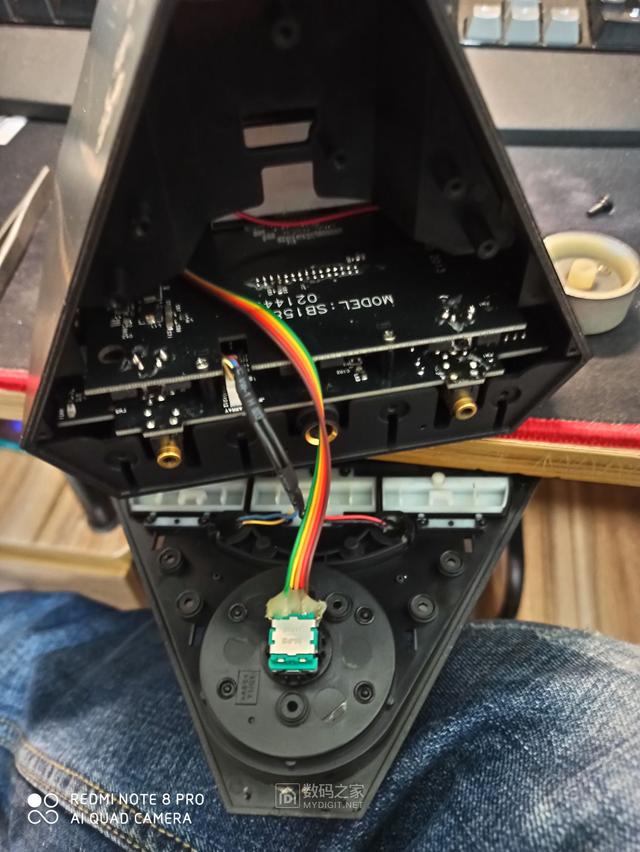

ALPS的EC11B15242B1带按键编码器。手感不好。老哥们如果有更高端的可替换编码器，麻烦推荐一下，感谢！！

后面板，严丝合缝，想撬都找不到地方！

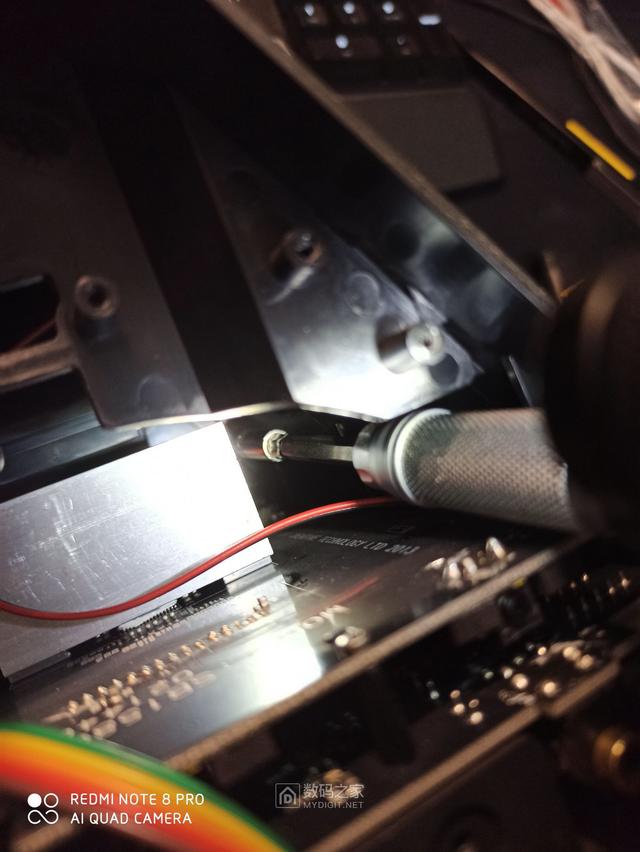

内部突破，拨出卡扣

卡扣断了一排

又是卡扣，又是双面胶，还有一大串螺丝，堪称军工品质

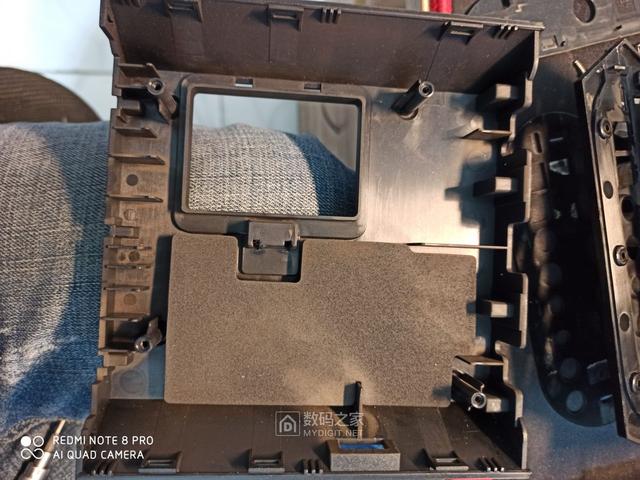

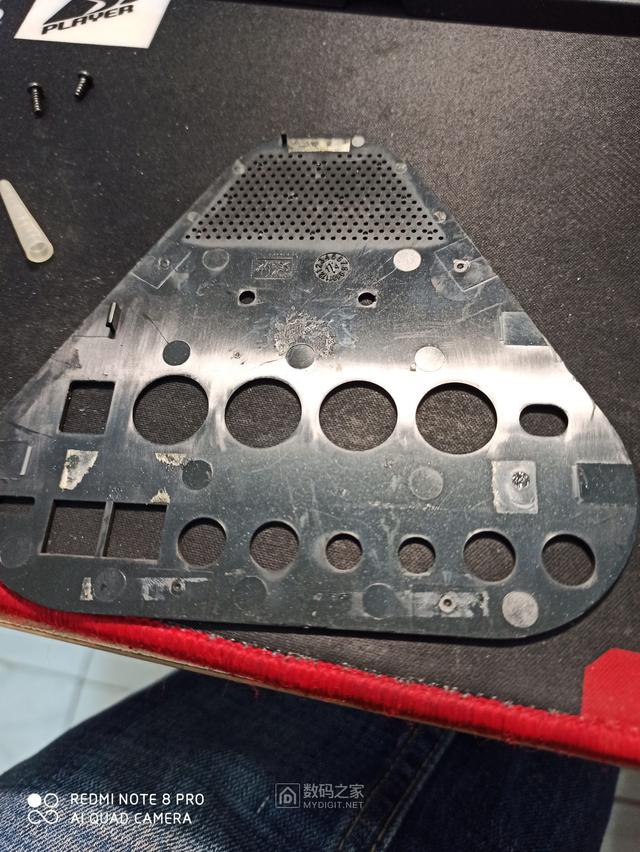

彻底拿下后面板

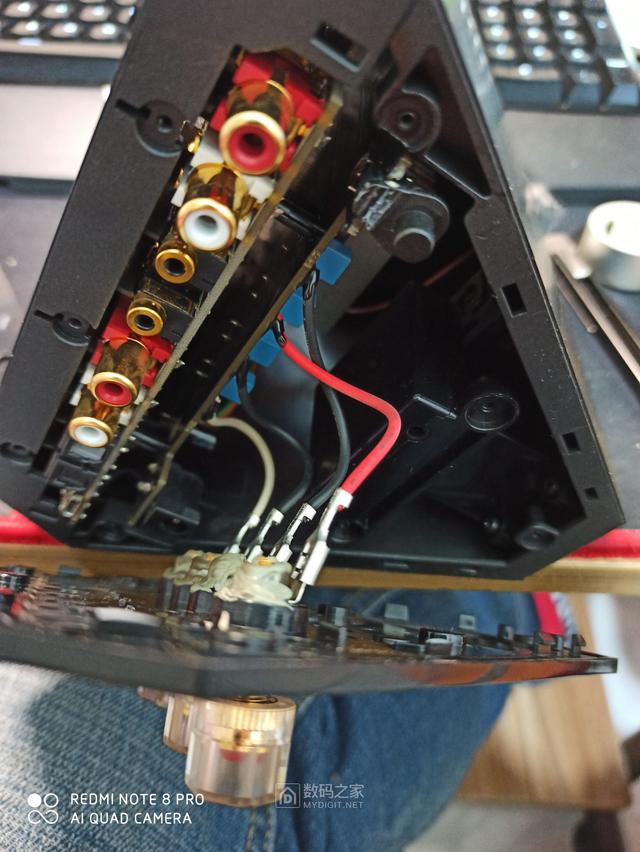

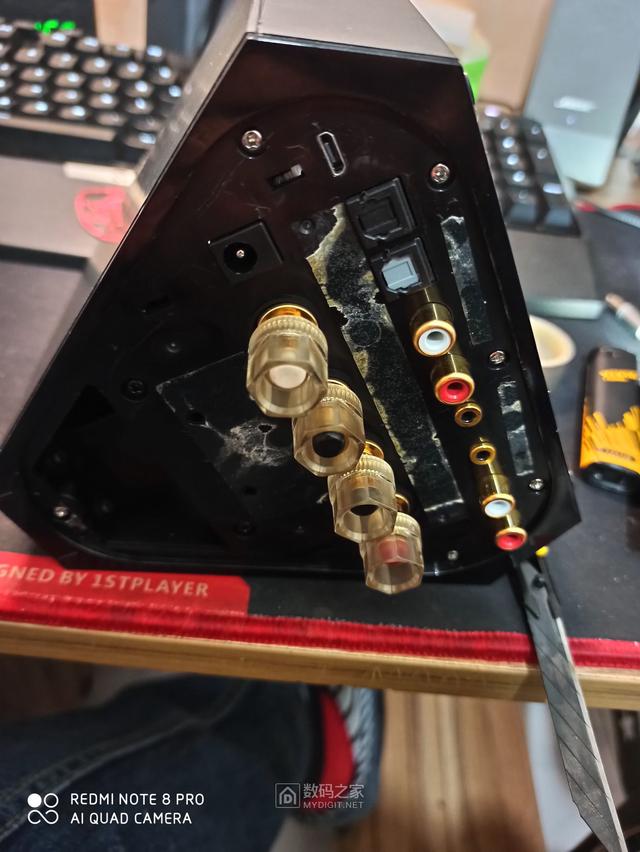

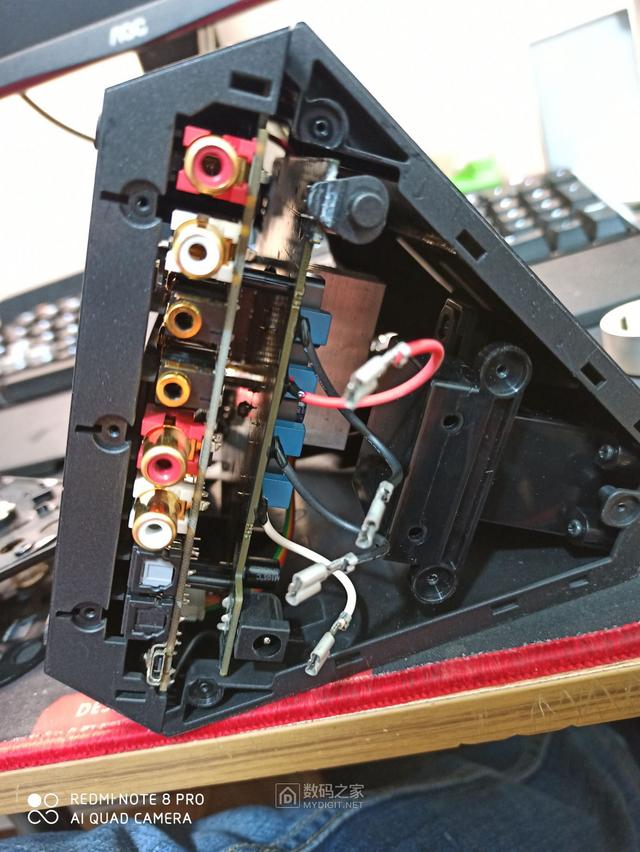

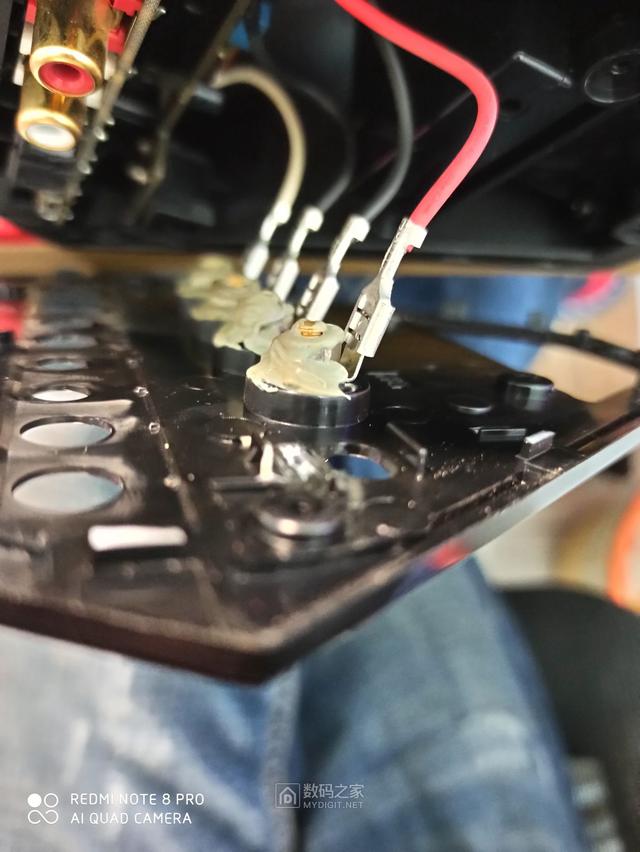

各种接口

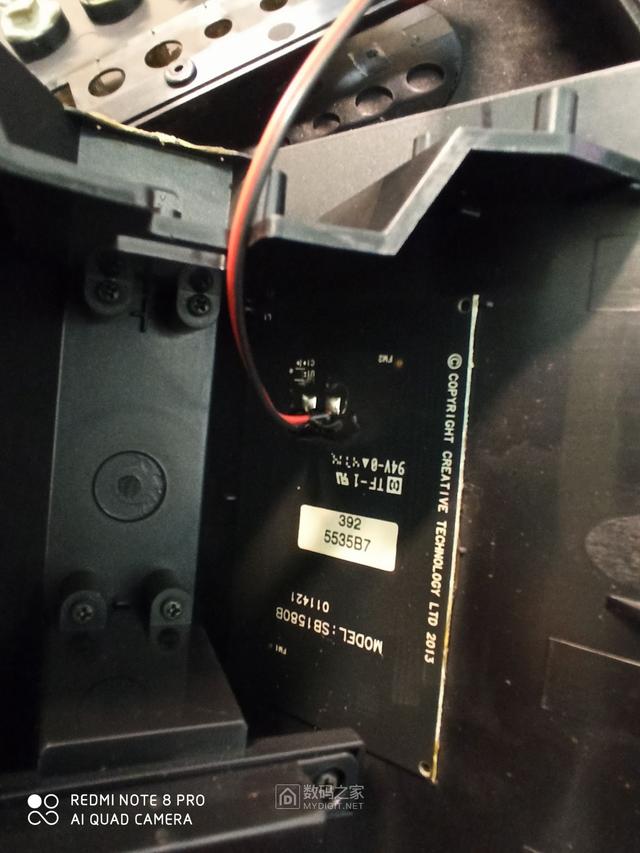

NFC线圈

X7的功放板，更换6A电源后，最大可输出50W*50W的功率

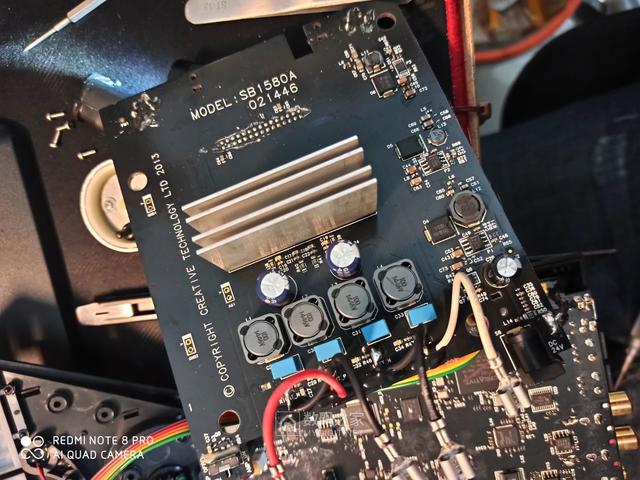

功放输出板

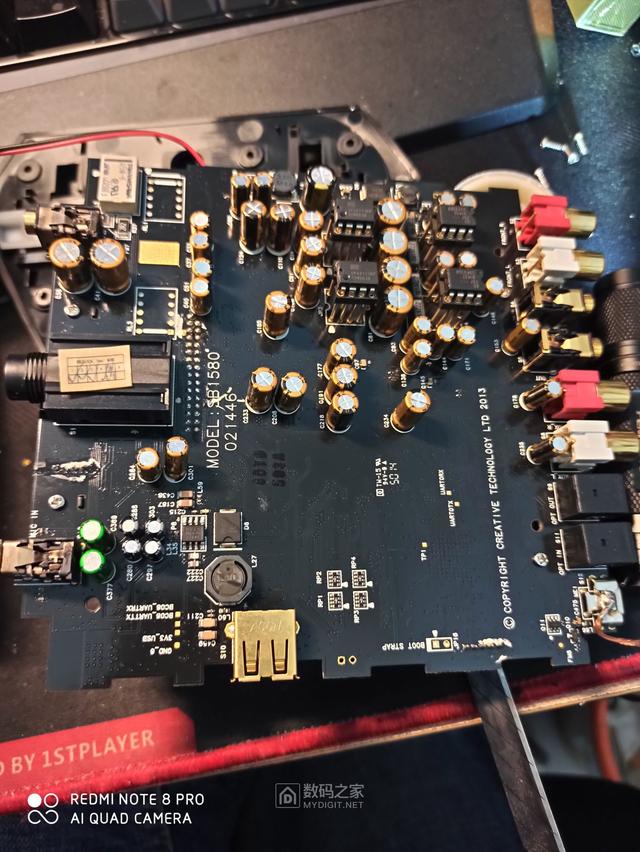

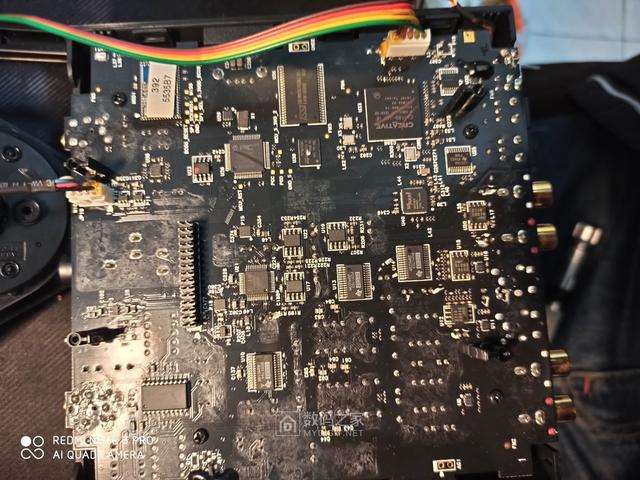

拿下功放板后的声卡主板

这跟线已经老化了（毕竟用了四年了）

一块大大的配重块

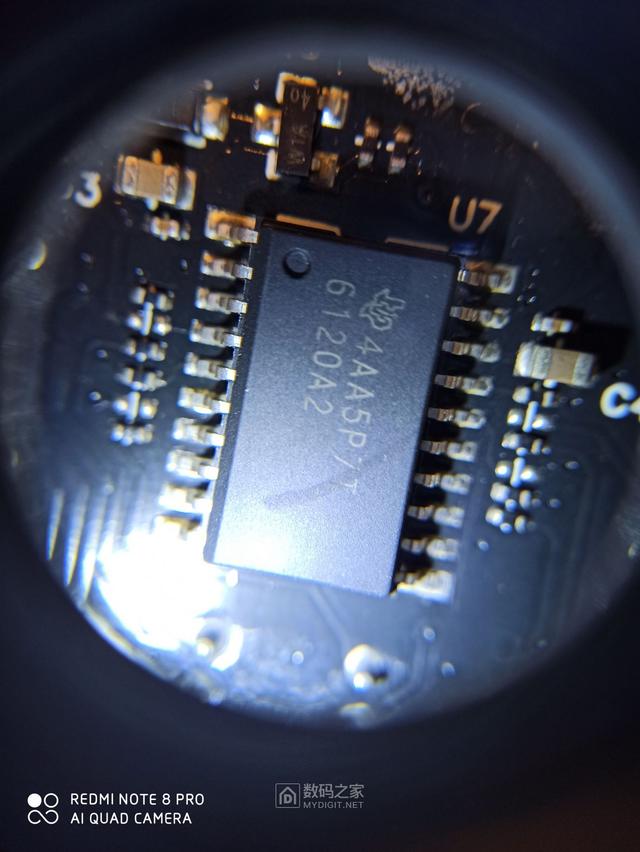

TPA6120耳放芯片

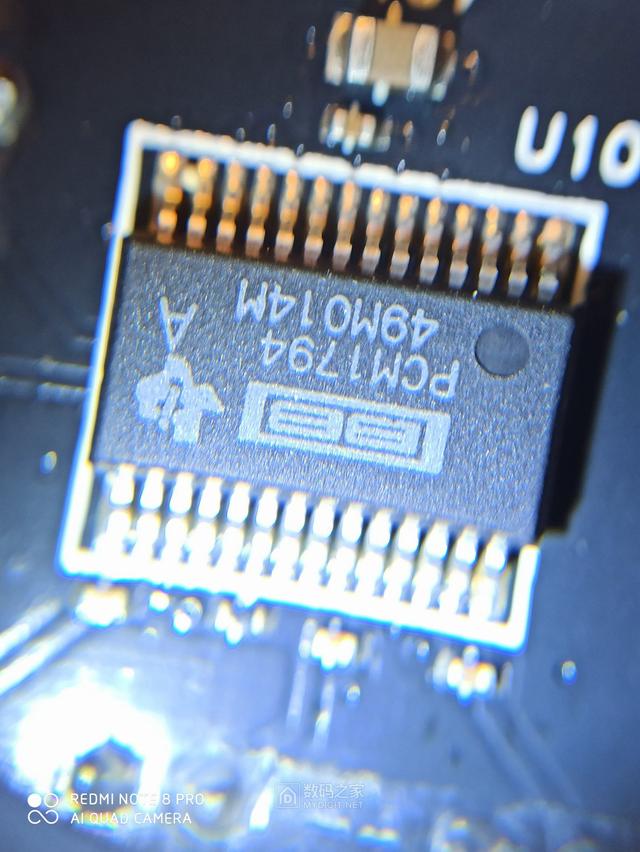

号称顶级的PCM1794解码芯片

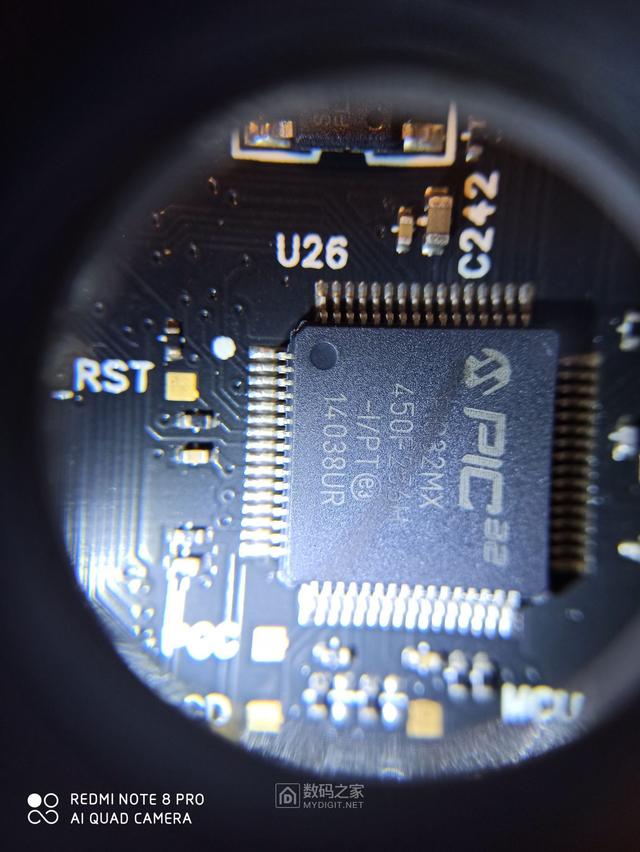

P1032MX 一颗单片机芯片

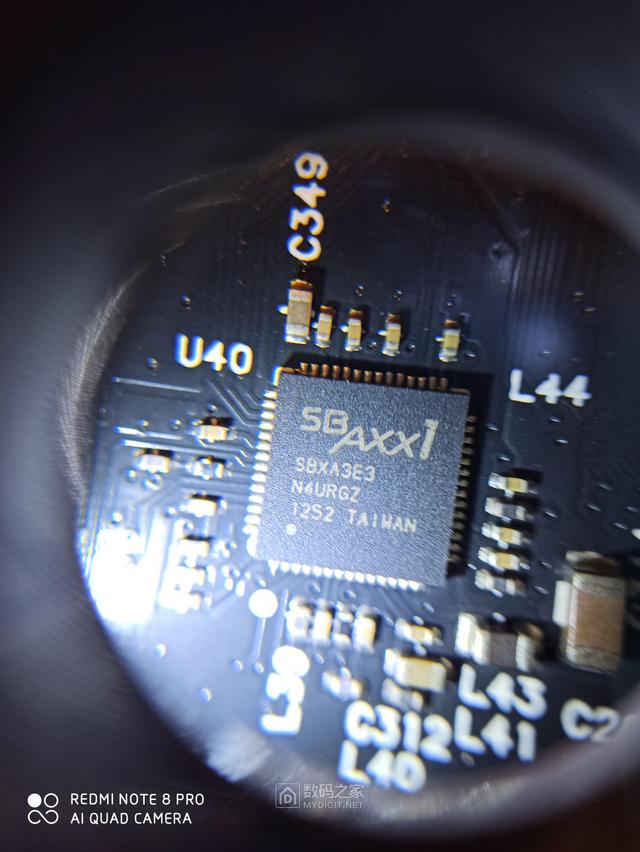

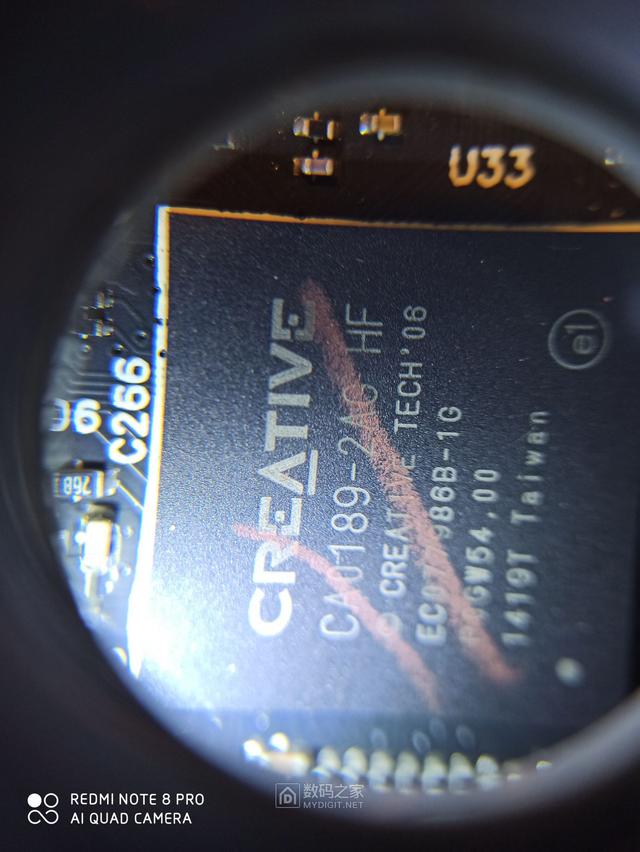

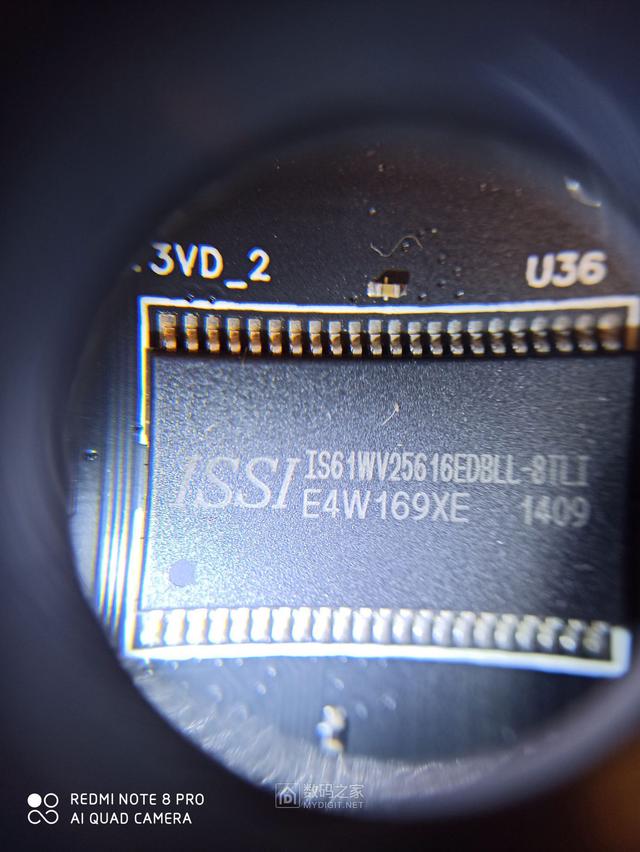

创新的主控芯片

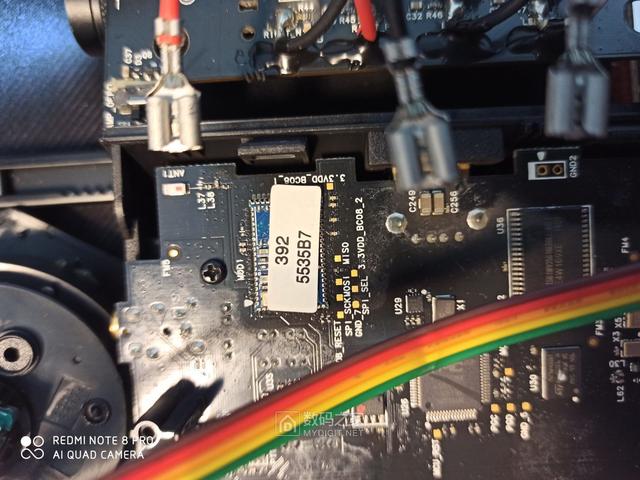

这是微信号控制IC？？

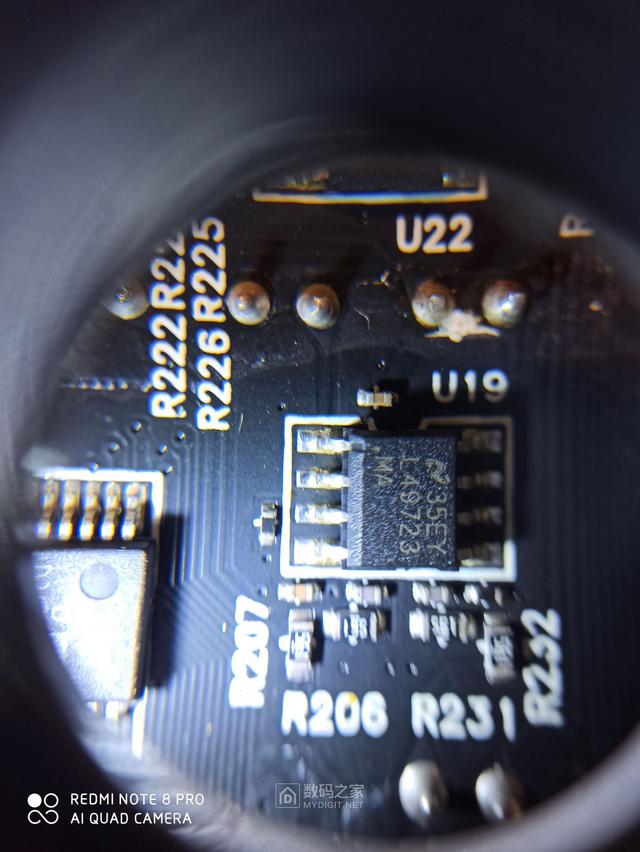

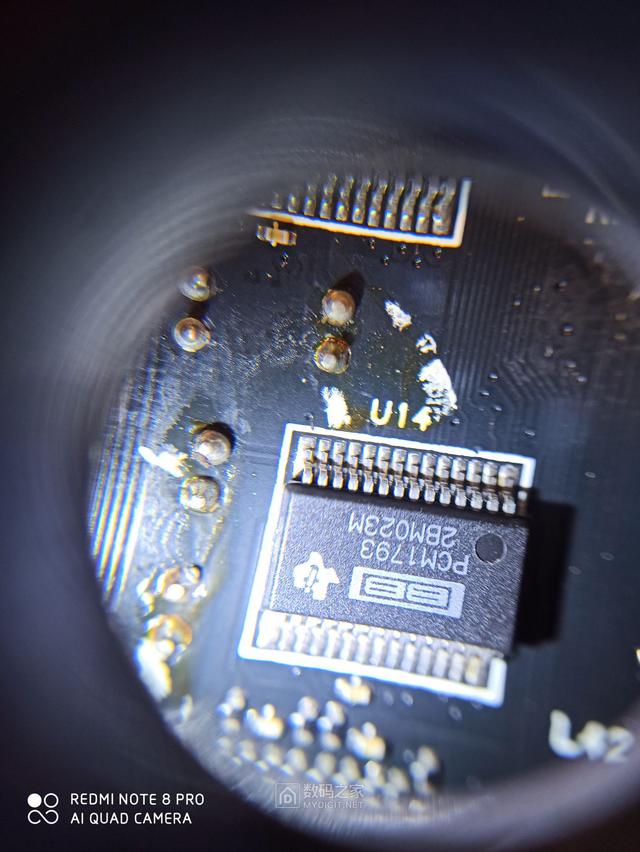

一颗PCM1793声道 DAC芯片

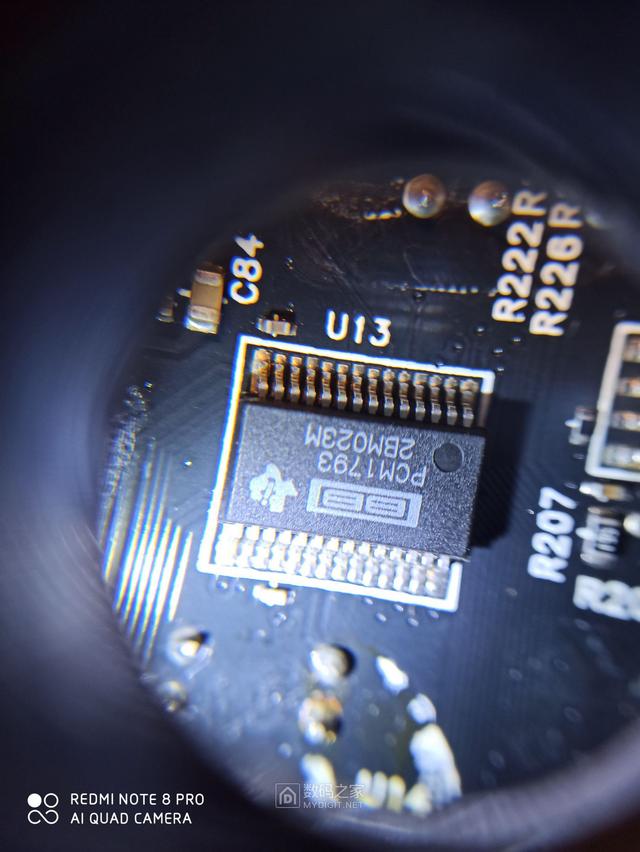

第二颗PCM1793声道 DAC芯片

创新的声效芯片？

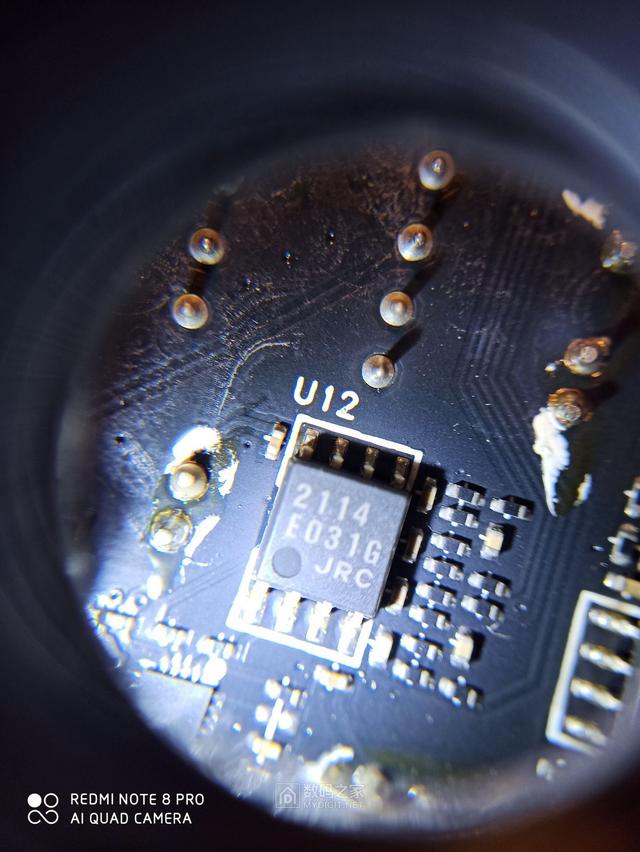

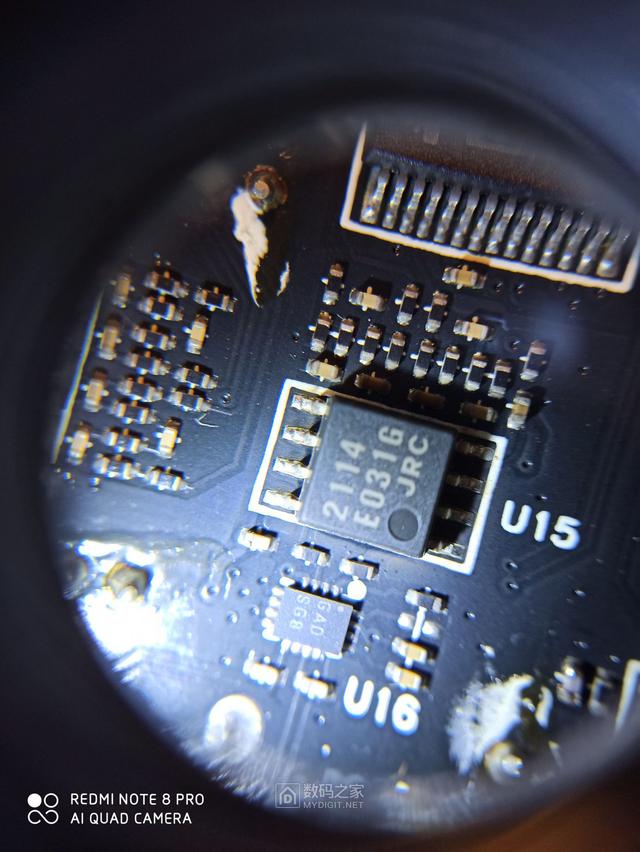

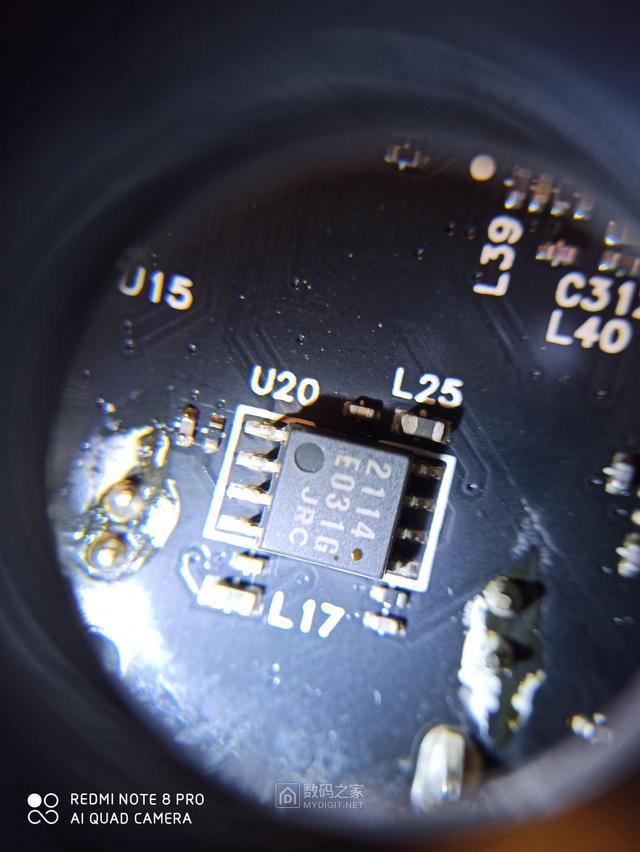

3颗2114运放

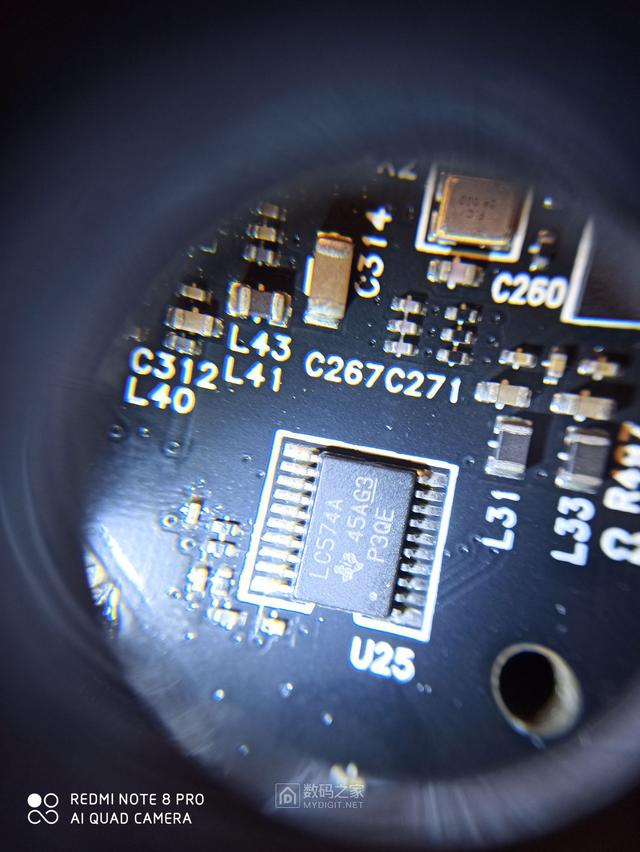

逻辑IC芯片LC574A？

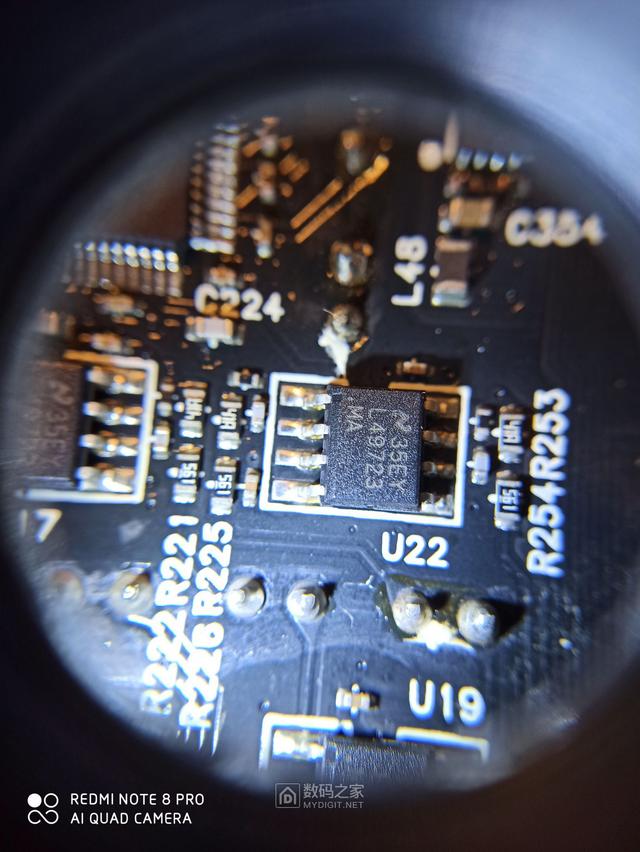

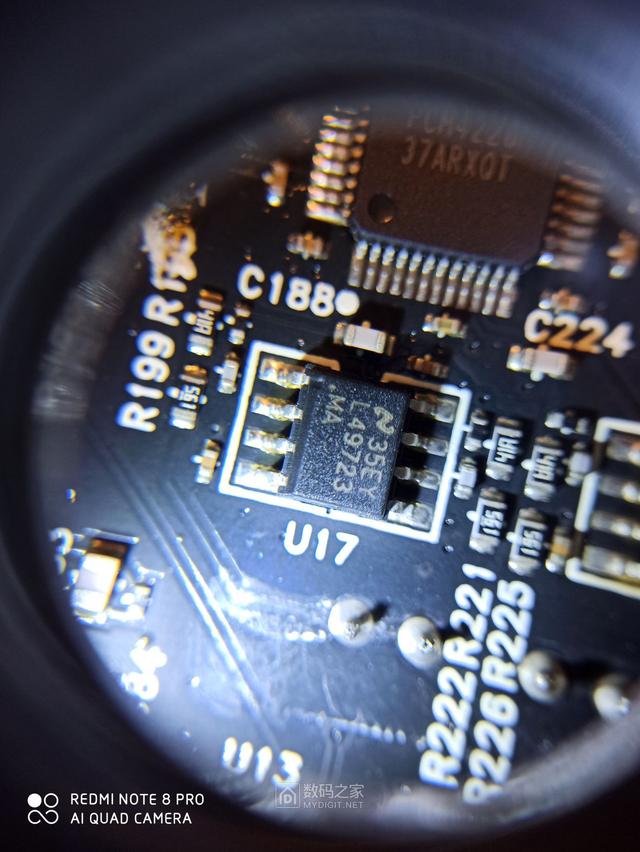

3颗L49723MA运放

背面，四颗运放芯片，原厂提供LRC2114D双运放两颗，LME49710NA单运放两颗。楼主更换了AD797和OPA2111KP这两

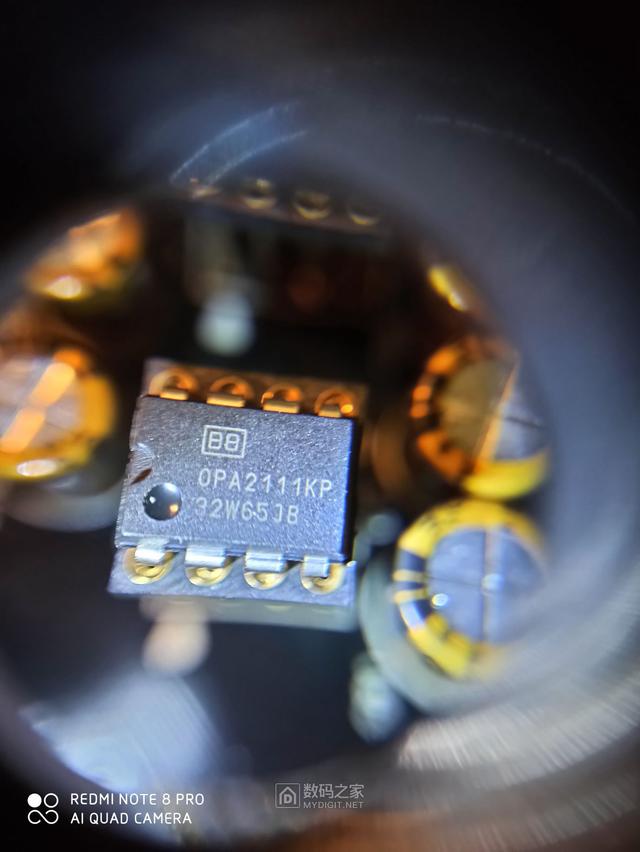

更换后的OPA2111KP运放，叫人帮忙海淘的（不敢某宝买） 应该是真家伙！

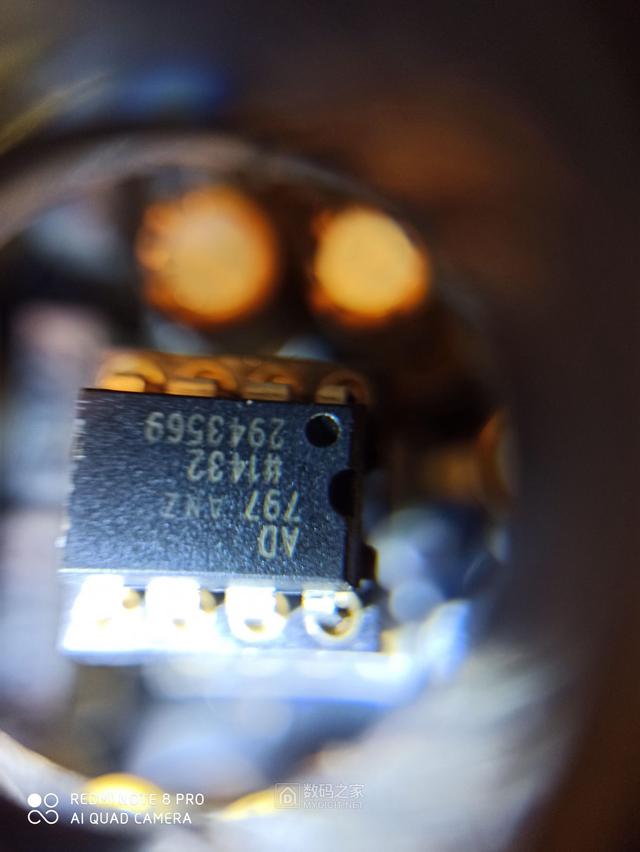

更换后的AD797运放

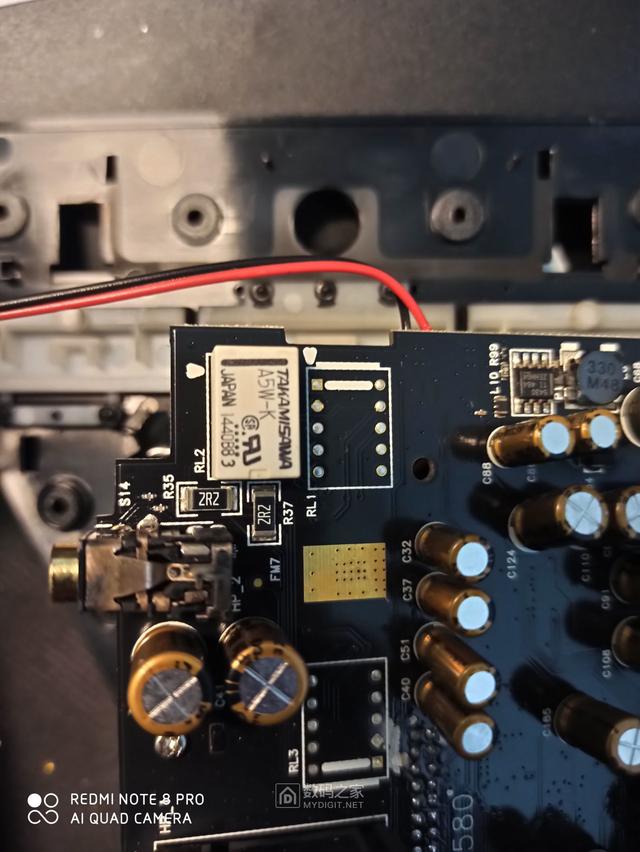

继电器？

这是一个不知道什么东西的元件

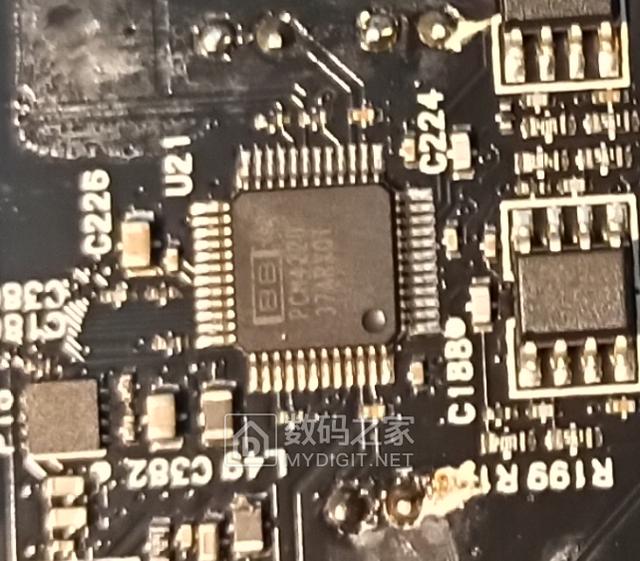

PCM4220 ADC芯片

复原后的本体，因为断了十几个卡扣，不能完美复原了.....

谢谢观看！
