用Solidworks设计的镀铬指甲刀，特别真实，大家可

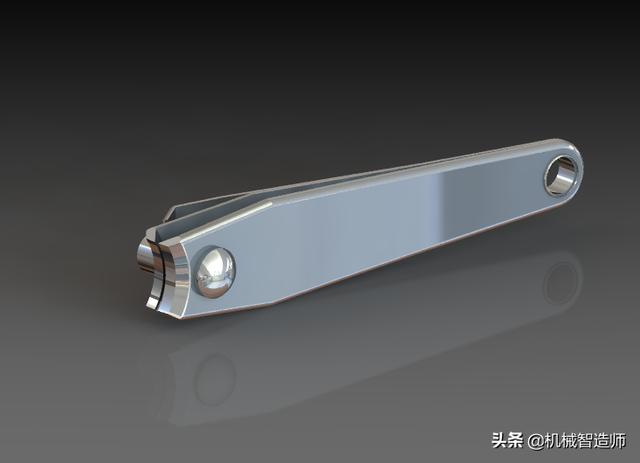

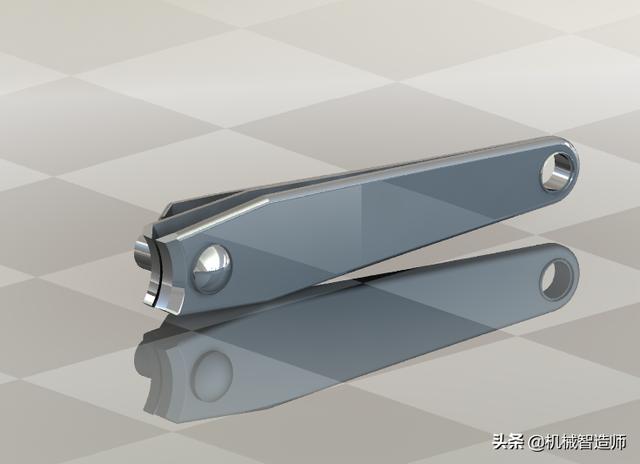

指甲刀渲染模型

指甲刀由指甲刀刀片、连接环、刀背、固定栓四个部分组成，我们对每一部分分开建模。

指甲刀刀片

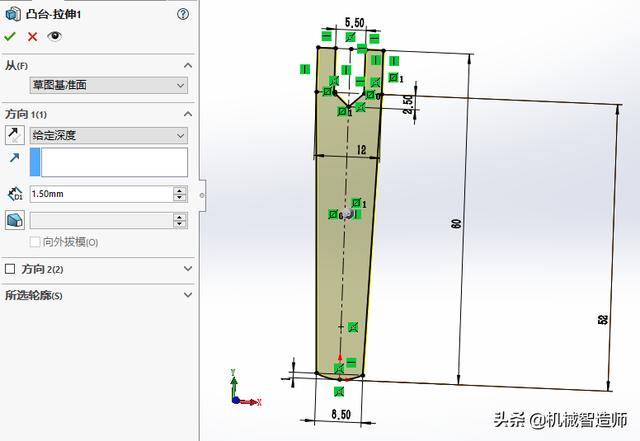

1、拉伸

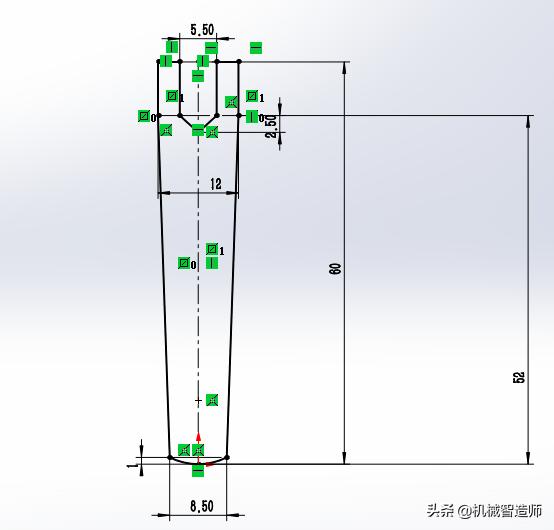

在前视基准面上绘制如下草图。

拉伸

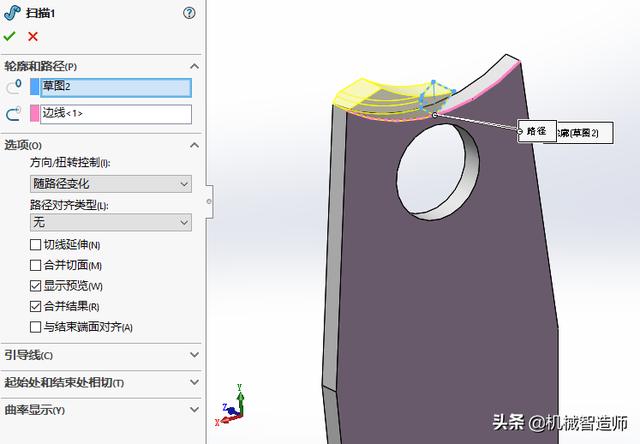

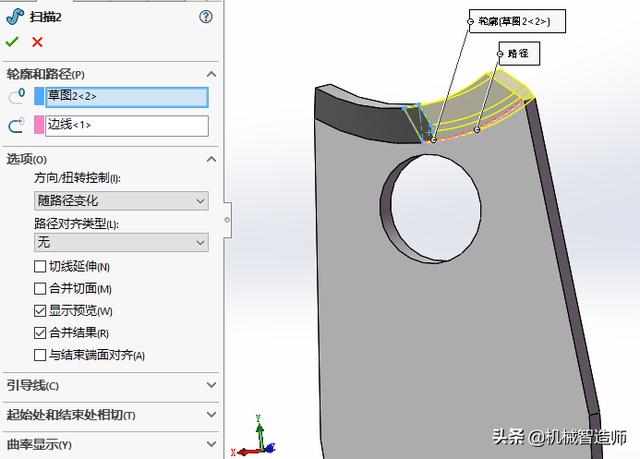

2、扫描

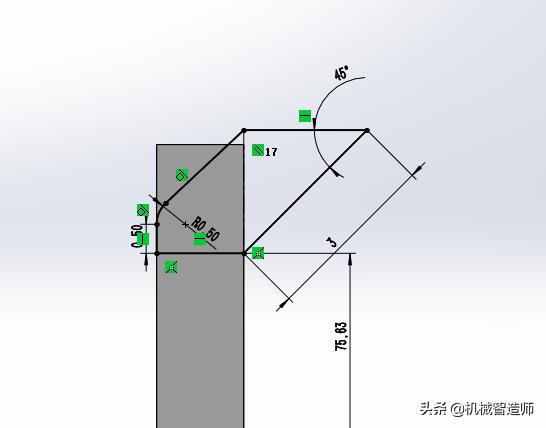

在右视基准面上绘制如下草图。

扫描

同样的操作扫描完成刀刃的另一半。

3、弯曲

首先倒圆角

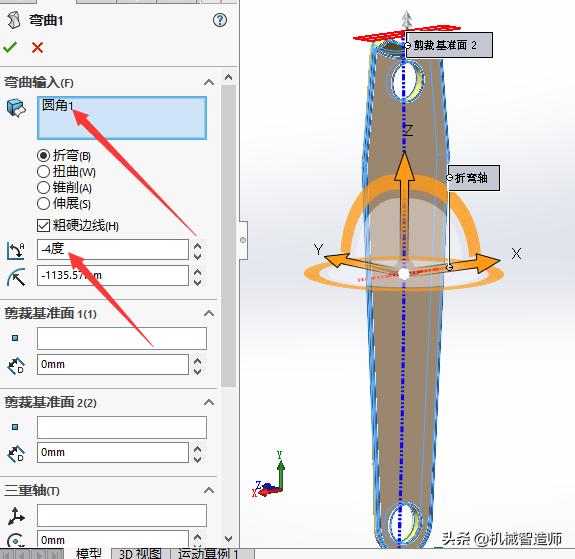

弯曲处理

指甲刀连接环

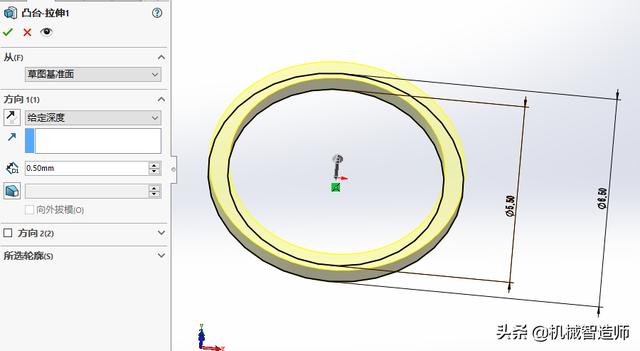

1、拉伸

在前视基准面上绘制如下草图并拉伸。

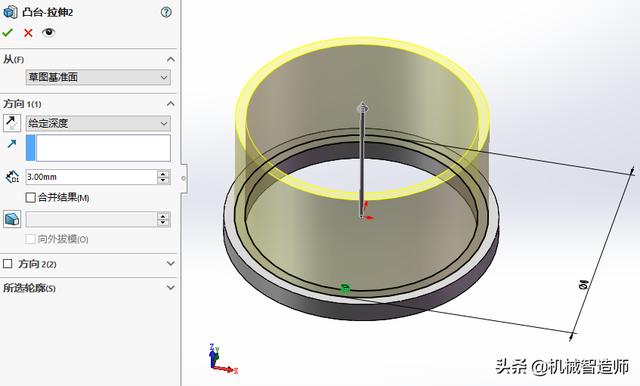

2、拉伸

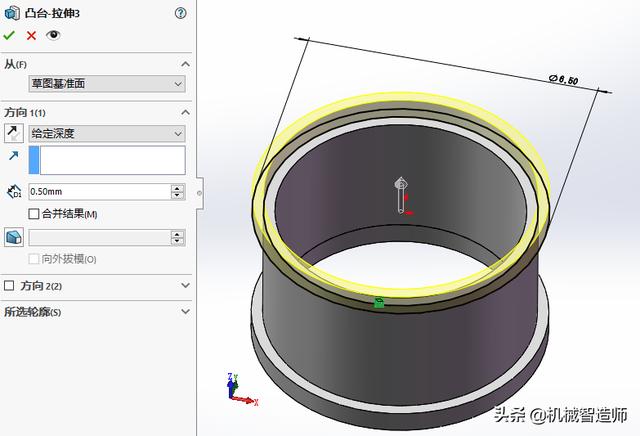

3、拉伸

指甲刀刀背

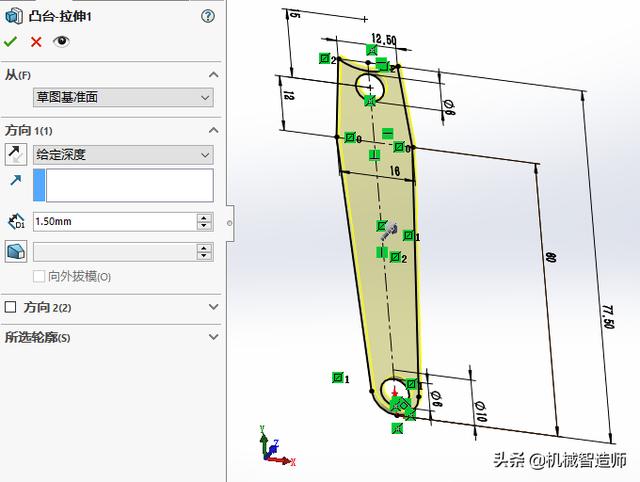

1、拉伸

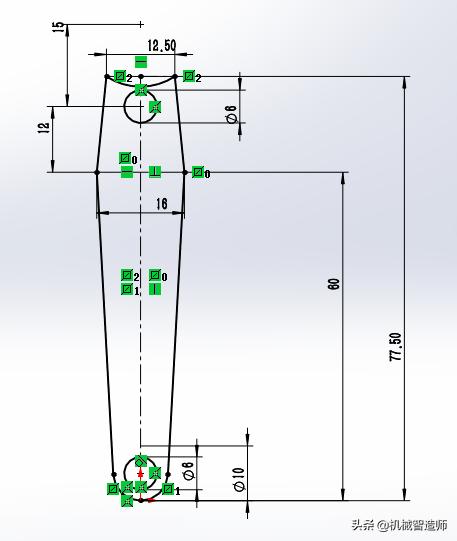

在前视基准面上绘制如下草图。

拉伸

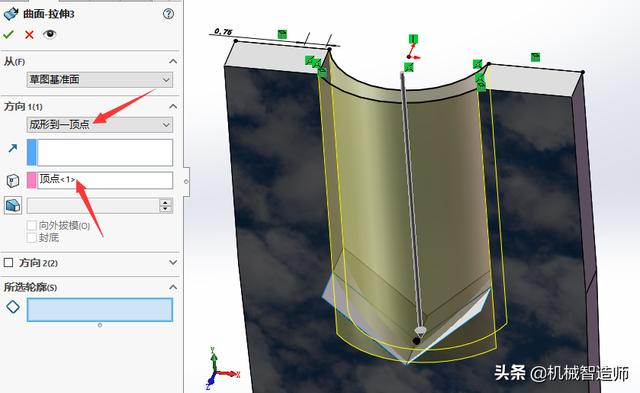

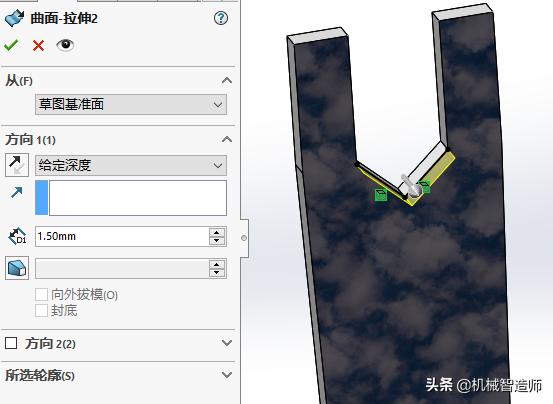

2、曲面拉伸

3、曲面拉伸

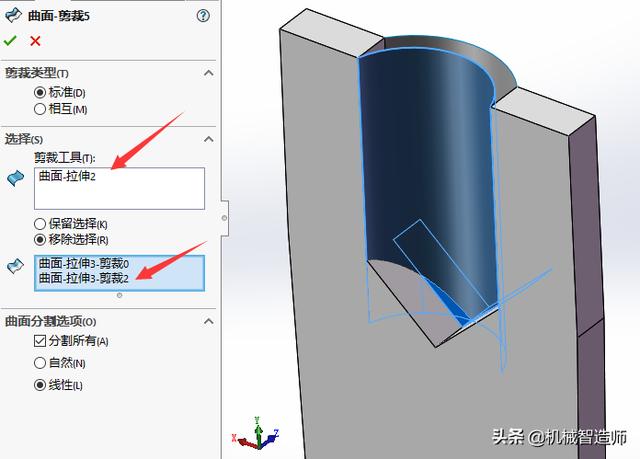

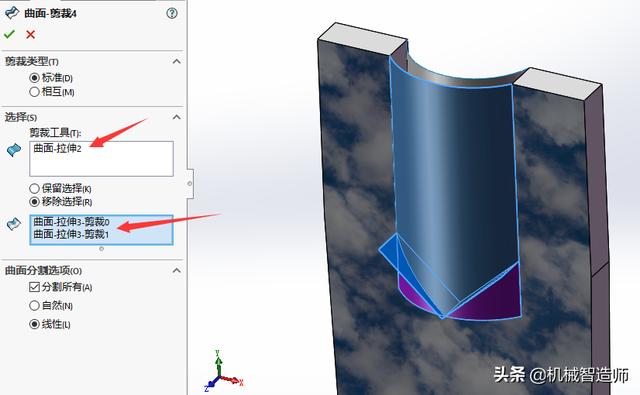

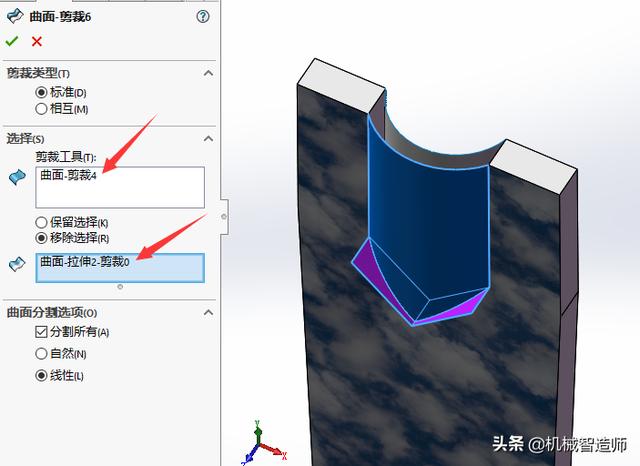

4、曲面剪裁

5、曲面剪裁

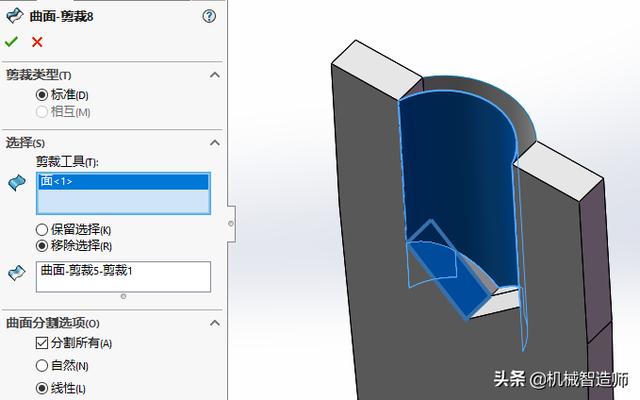

6、曲面剪裁

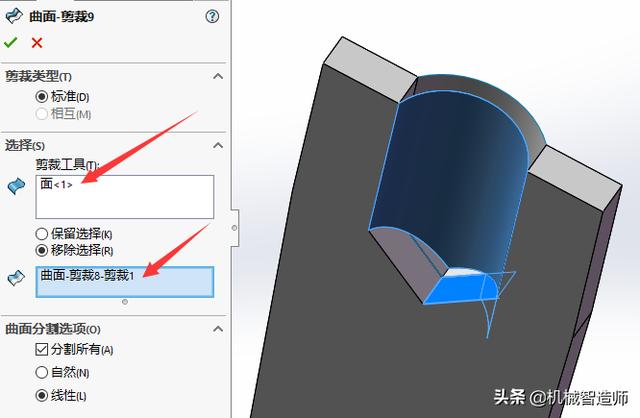

7、曲面剪裁

8、曲面剪裁

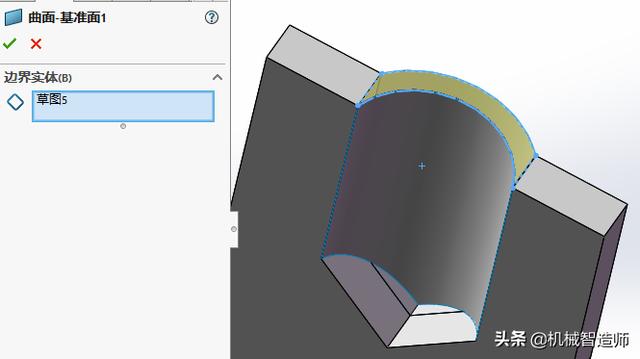

9、平面区域

利用平面区域命令将上面的封闭起来。

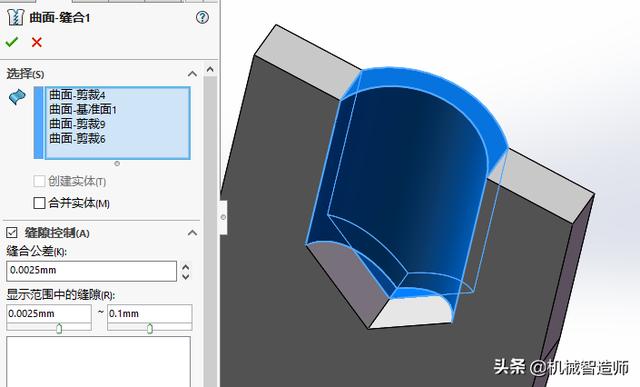

10、曲面缝合

11、拉伸

绘制如下草图并拉伸。

12、拉伸切除

绘制如下草图并拉伸切除。

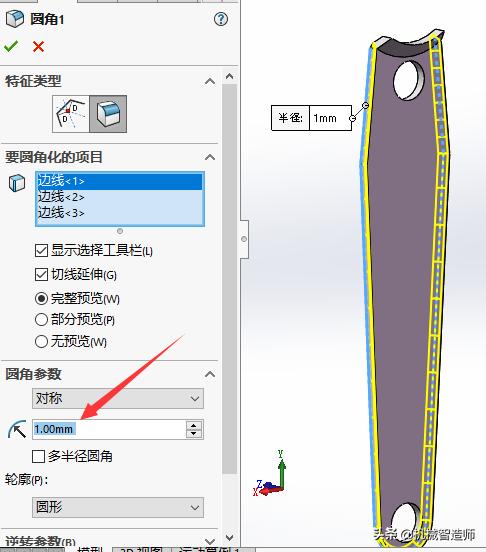

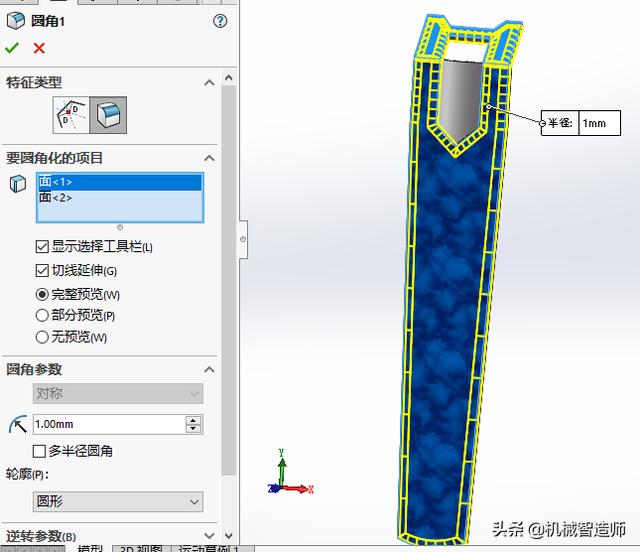

13、倒圆角

最后进行圆角处理，指甲刀刀背就绘制完成。

指甲刀固定栓

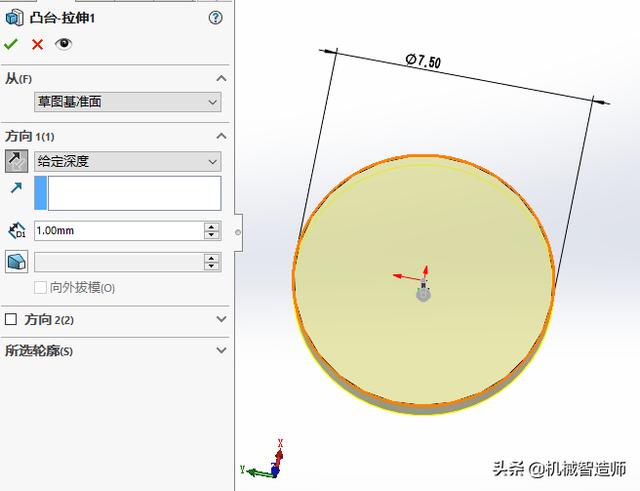

1、在前视基准面上绘制如下草图并拉伸。

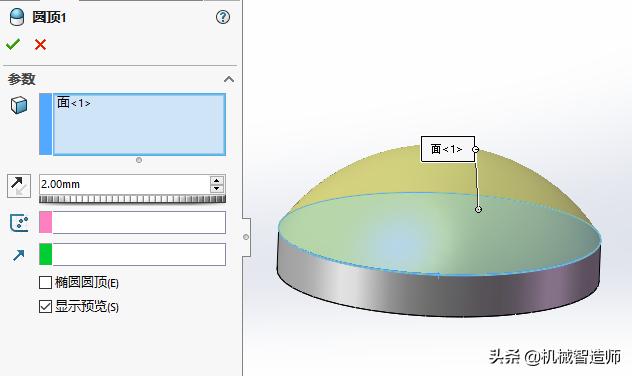

2、圆顶

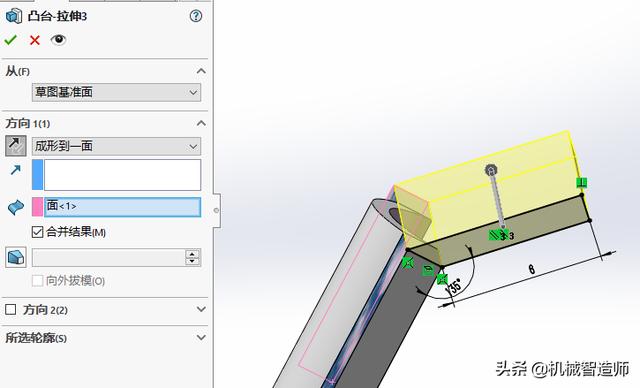

3、拉伸

绘制如下草图并拉伸。

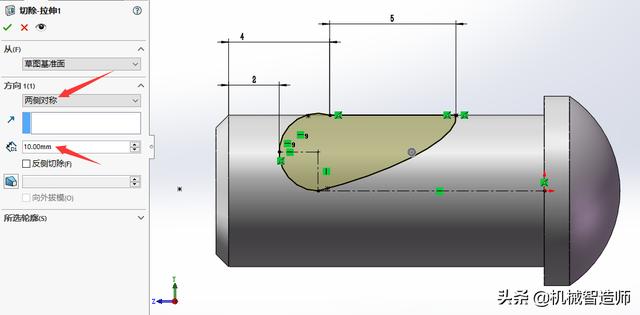

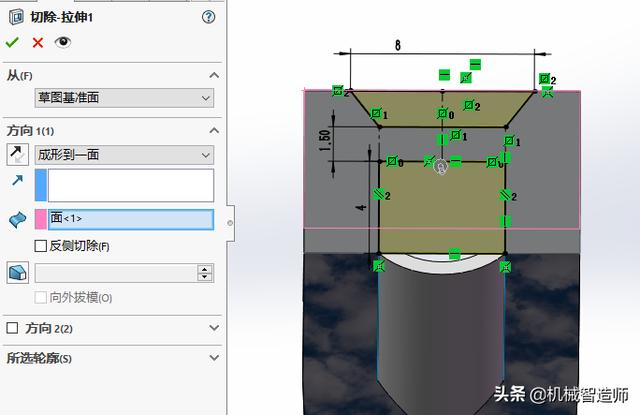

4、拉伸切除

在右视基准面上绘制如下草图并拉伸切除。

整个指甲刀的四大组件指甲刀刀片、刀背、连接环、固定栓就全部建模完成，我们将四个组件进行装配即可形成一个完整的指甲刀。

如果有需要的源文件的朋友可以私信获取指甲刀模型，欢迎大家点赞+转发+关注，谢谢。
