CAN网桥中继器原来还可以这么用

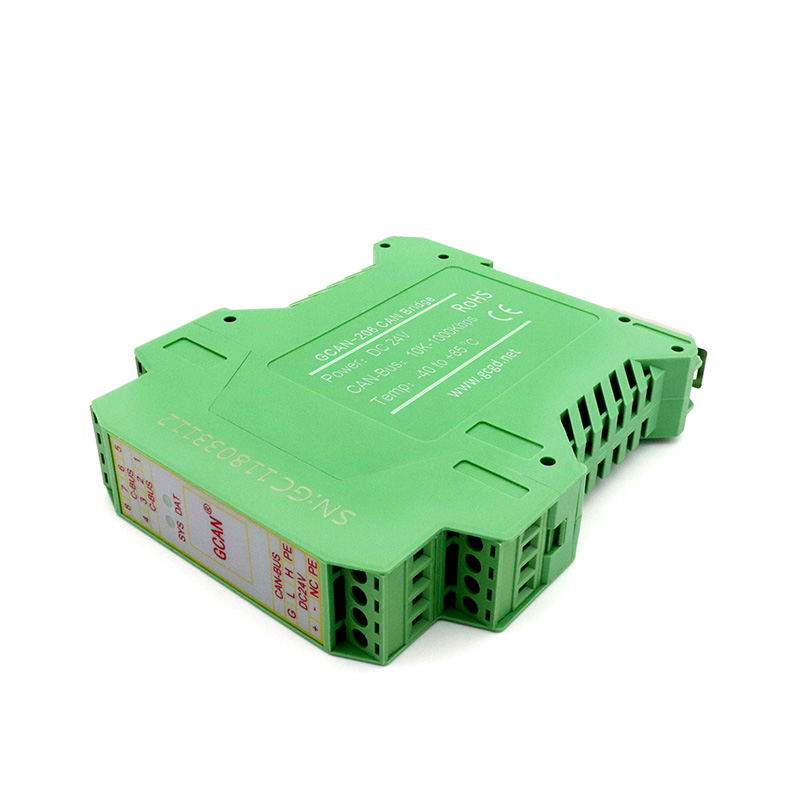

CAN网桥中继器是能够延长CAN总线有效通信距离的设备，因为它上面的通信接口都是CAN接口，所以我们也称其为CAN转CAN网关。我们知道，CAN总线的通信距离和通信速率有关，通讯速率越高，CANM总线的传输距离越近。比如说，如果通讯速率是1000Kbps，那CAN总线的通信距离只有40米上下。而如果CAN总线的通信速率是5Kbps，那它的通信距离可达十千米。一般情况下，我们使用CAN总线的通信速率都设置为125K-500Kbps之间，很少有100Kbps以下的情况。在这个通信速率上，CAN总线能够把数据传多远，相信大家心里都有数了。事实是这么个事实，情况是这么个情况，不过项目的内容有时候要求CAN总线超越自我。你刚才不是说你1000Kbps通讯速率下只能传40米吗？但我现在有个项目需要你传60米，你寻思寻思怎么干吧！在这种需求下，用以提升CAN总线通讯速率的设备产生了。对，就是题目中所说的这个CAN网桥中继器。

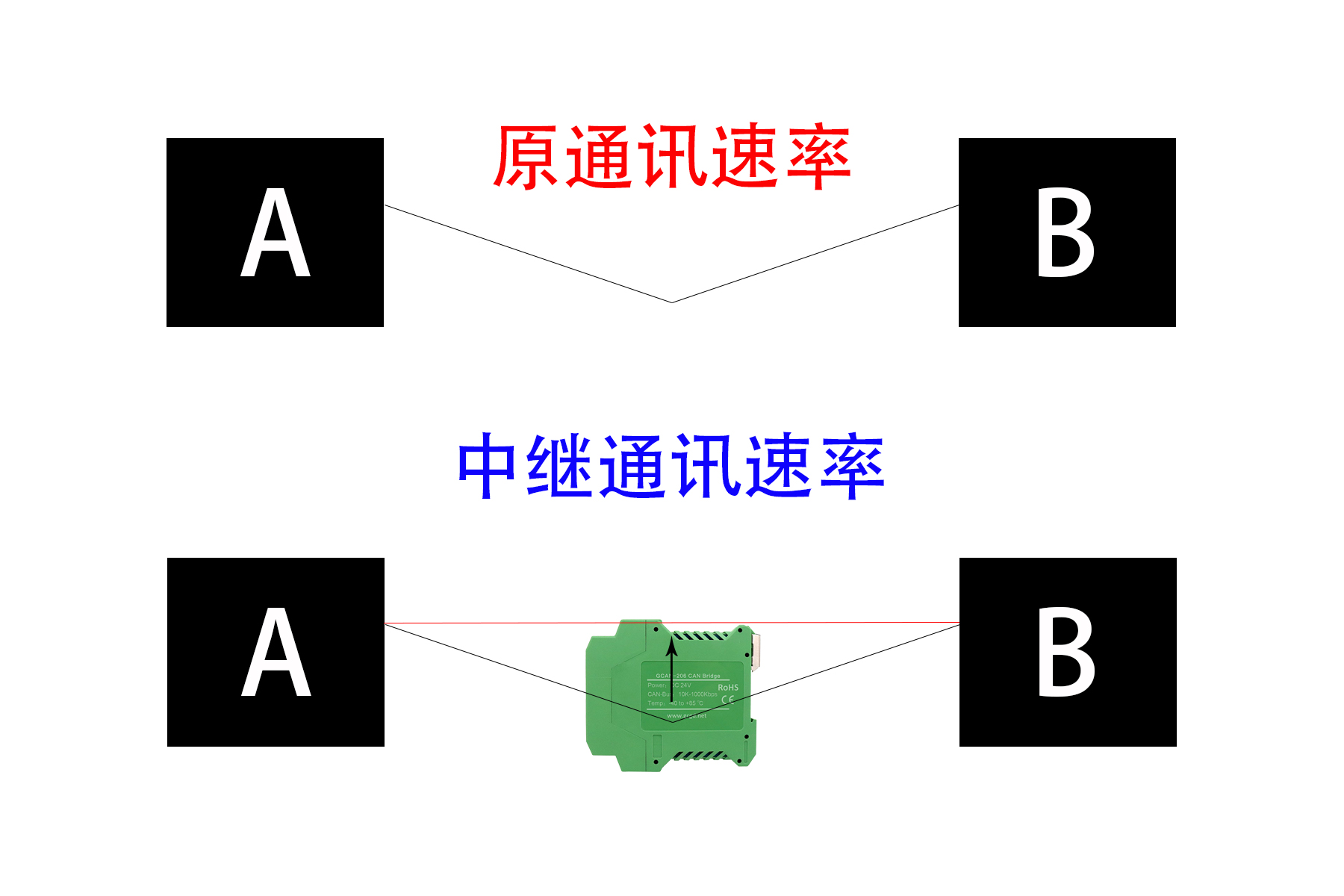

CAN网桥中继器最大的作用，就是把CAN总线下降的通讯速率给它拉起来，从而实现更远距离上的原通讯速率通信。那么问题来了，CAN网桥中继器怎么被连接到项目里呢？很简单，比如说你现在手里有个设备A和一个设备B，你想要实现它们之间的通讯距离延长，你就把CAN网桥中继器连接到A与B之间的线路上，让来自A处的已经速率下降的CAN信息，再次提升通讯速率，对于B处也是同样的操作，这样就能够实现目的了，如下图：

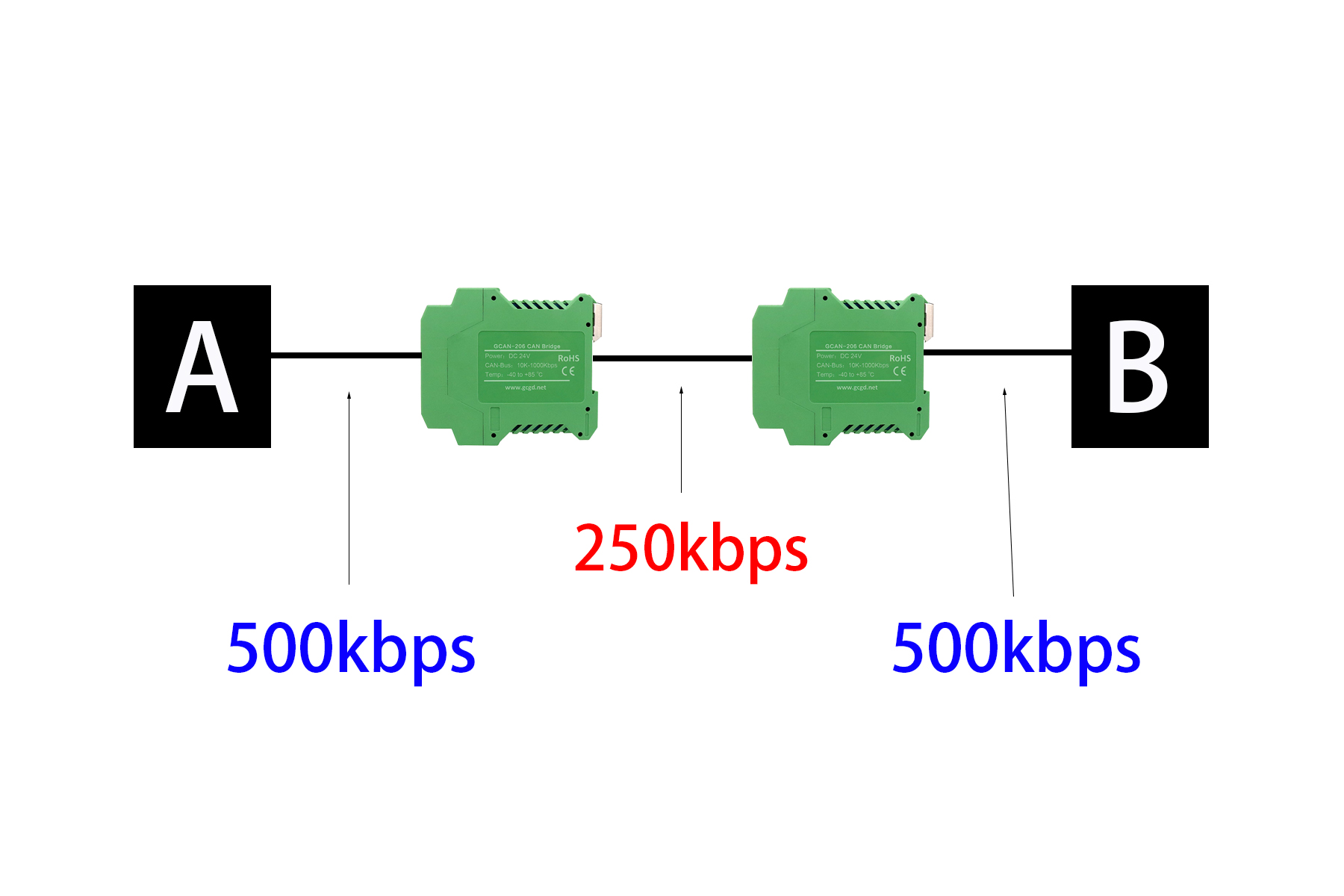

当然，我们还可有一种异想天开的办法来延长CAN总线的通信距离，那就是使用两个CAN网桥设备，同时利用好CAN网桥可以实现不同波特率数据之间转化的特性实现目的，连接方法如下图：

设备A和设备B想要互相连接通讯，通信速率要求500Kbps，但在这个通信速率下通信距离不够，那我们就用两个CAN网桥分别与它们通过500Kbps的速率相连，而两个CAN网桥之间则通过250Kbps的速率相连，这样就可以通过降低通信速率来延长通信距离，到达目的地以后再转回高速率即可，你清楚了吗？欢迎找我进行讨论。
